不能不知的滚动轴承知识

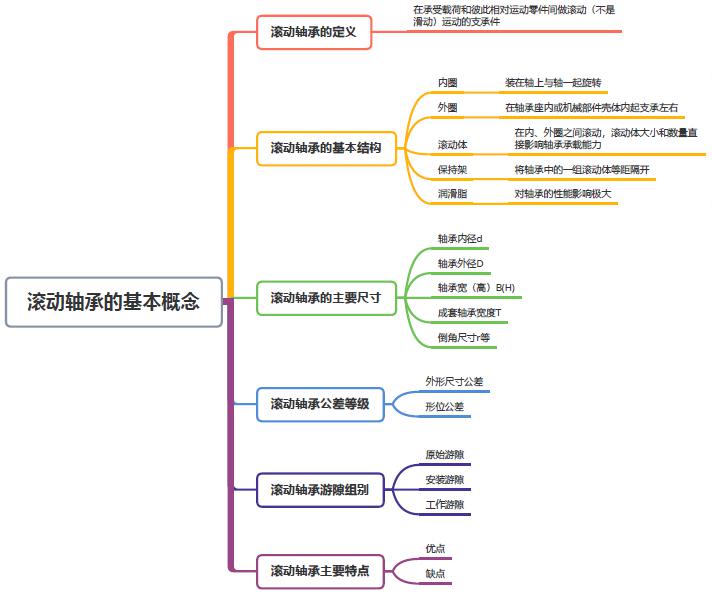

滚 动 轴 承 的 基 础 概 念
滚动轴承是应用广泛的重要机械基础件，广泛应用于国民经济和国防事业各个领域。在国民经济中，被称为“工业的关节”，在国防事业上，是必备的军备物资，在技术地位上，轴承钢是各种合金钢中要求技术指标最多而且最严的钢种。

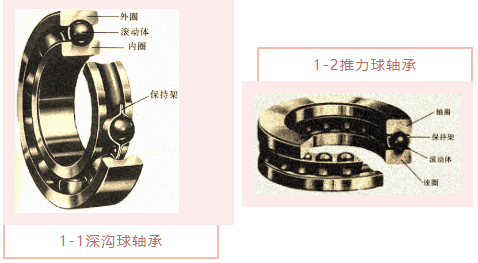

一  滚动轴承的基本结构
滚动轴承是广泛应用于各类机械中的基础件，滚动轴承一般由 内圈、外圈、滚动体 和 保持架 四种基本几何零件组成(俗称“四大件”，实际大多工作场合还必须有润滑物)，由于润滑脂对轴承的性能影响极大，所以也称轴承由包括 润滑脂 的五大件组成。

在推力轴承中，与轴配合的套圈称为轴圈，与轴承座或机械部件壳件相配的套圈称为座圈。基本结构
内圈
内圈通常装配在轴上，并与轴一起旋转。


外圈
外圈通常装在轴承座内或机械部件壳体中起支承作用。但是在某些应用场合，也有外圈旋转，内圈固定或者内、外圈都旋转的。


滚动体
滚动体在内圈和外圈之间滚动，套圈上供滚动体滚动的表面称为滚道，球轴承的滚道又称为沟道。其类型有球、圆柱滚子、滚针、圆锥滚子和球面滚子等，滚动体的大小和数量直接影响轴承的承载能力。

a）球  b）圆柱滚子 c）滚针 d）圆锥滚子

 e）对称型球面滚子 f）非对称型球面滚子


保持架

保持架将轴承中的一组滚动体等距隔开，引导滚动体在正确的轨道上运动，改善轴承内部载荷分布和润滑性能。

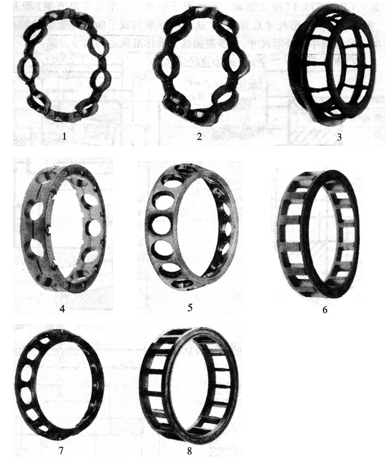

冲压钢板保持架：

1浪形保持架；2用于深沟球轴承的铆接保持架；3用于调心滚子轴承的保持架；

黄铜实体保持架：

4深沟球轴承铆接实体保持架；5角接触球轴承黄铜实体保持架；6圆柱滚子轴承铆接黄铜实体保持；玻璃纤维增强尼龙保持架：

7单列角接触球轴承实体保持架；8圆柱滚子轴承实体保持架；

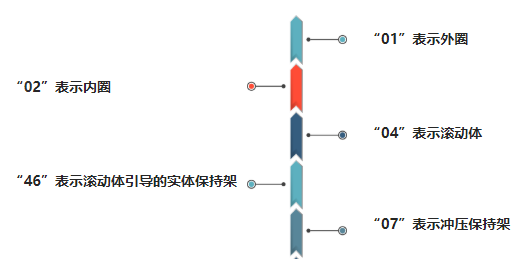

轴承行业在生产过程中：

二  滚动轴承的主要尺寸
滚动轴承的主要尺寸是决定轴承边界，表示其轮廓的尺寸，以及将轴承安装到轴或外壳上的重要尺寸。主要有轴承内径d，轴承外径D、轴承宽（高）度B（H）、成套轴承宽度T、倒角尺寸r 等，对于内部的有关尺寸，属于设计设计尺寸，原则上是不规定的。

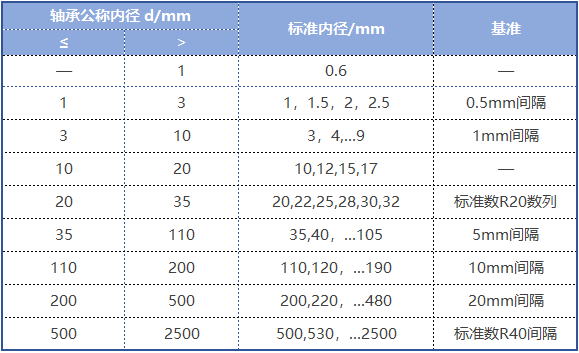

公制轴承的内径（d），在0.6～2500mm范围内规定了90种标准尺寸，如下表：
标 准 内 径

三  滚动轴承的公差等级
轴承公差等级，即是不同的外形尺寸公差、形位公差 与 旋转精度的特定组合，并采用一定的方法予以表示。目前我国轴承采用ISO公差等级，代号用“P”表示。
向心轴承公差等级
向心轴承（圆锥滚子轴承除外）公差等级共分五级，即：0、6、5、4、2级，其精度依次提高。

圆锥滚子轴承公差等级
圆锥滚子轴承公差等级共分为五级，即：0、6（6x）、5、4、2级，其精度依次提高。

推力轴承公差
推力轴承公差等级共分为四级，即：0、6、5、4级，其精度依次提高。

轴承有关零件的公差等级有
钢球分为3、5、10、16、20、24、28、40、60、100、200十一个级别，精度依次由高到低。

滚针分为2、3和5三个级别，精度依次由高到低。

圆柱滚子和圆锥滚子分为0、I、II、III级，精度依次由高到低。

轴承的外形尺寸公差是指轴承套圈的内径尺寸偏差、外径尺寸偏差、宽（高）度偏差以及倒角尺寸。
滚动轴承的尺寸偏差是根据轴承的公差等级按轴承类型及其尺寸大小规定的。
轴承的内、外径尺寸公差不符合GB/T 1800公差与配合系列基础标准，内孔为负向公差。

滚动轴承的公差标准主要有两个，即GB/T 307.1《滚动轴承 向心轴承 公差》和GB/T 307.4《滚动轴承 推力轴承 公差》。
向心轴承各公差等级允差值之间的比例关系：
